Apa persyaratan orientasi instalasi untuk katup HP?

Sebagai pemasok tepercaya dari katup HP tinggi, saya telah menemukan banyak pertanyaan dari pelanggan mengenai persyaratan orientasi instalasi untuk komponen -komponen penting ini. Orientasi instalasi bukanlah masalah sepele; Ini secara langsung berdampak pada fungsionalitas, kinerja, dan umur panjang katup. Di blog ini, saya akan mempelajari pertimbangan orientasi instalasi utama untuk berbagai jenis katup HP.

Prinsip Umum Orientasi Instalasi HP Valve

Sebelum kita membahas jenis katup tertentu, penting untuk memahami beberapa prinsip umum. Katup HP dirancang untuk beroperasi di bawah kondisi tekanan tinggi, dan orientasi pemasangan dapat secara signifikan mempengaruhi bagaimana mereka menangani aliran fluida, diferensial tekanan, dan tekanan mekanis.

Pertama dan terpenting, katup harus dipasang dengan cara yang memungkinkan penyelarasan yang tepat dengan pipa. Misalignment dapat menyebabkan distribusi tegangan yang tidak rata pada tubuh katup dan komponennya, yang mengarah ke keausan dini dan potensi kebocoran. Selain itu, orientasi harus memfasilitasi akses mudah untuk pemeliharaan dan inspeksi. Katup yang sulit dijangkau dapat mengakibatkan pemeliharaan yang diabaikan, yang dapat membahayakan keselamatan dan kinerja dari waktu ke waktu.

Orientasi pemasangan untuk katup jarum gas tekanan

AKatup jarum gas tekananadalah katup presisi yang digunakan untuk kontrol aliran gas yang halus. Saat memasang katup jarum gas tekanan, faktor yang paling kritis adalah arah aliran. Katup biasanya ditandai dengan panah yang menunjukkan arah aliran yang disarankan. Memasang katup dalam arah aliran yang benar memastikan kontrol aliran yang akurat dan mencegah kerusakan pada kursi katup.

Dalam hal orientasi vertikal atau horizontal, katup jarum gas tekanan umumnya dapat dipasang baik secara horizontal atau vertikal. Namun, instalasi horizontal sering lebih disukai karena memungkinkan drainase yang lebih baik dari kondensat yang dapat terbentuk di katup. Kondensat dapat menyebabkan korosi dan mempengaruhi kinerja katup jika menumpuk. Saat memasang secara horizontal, pastikan batang katup berada dalam posisi yang memungkinkan pengoperasian yang mudah. Hindari memasang katup dalam posisi di mana batang menghadap ke bawah, karena ini dapat menyebabkan akumulasi kotoran dan puing pada batang, yang dapat menghambat gerakannya.

Orientasi pemasangan untuk katup periksa gas bertekanan tinggi

AKatup periksa gas bertekanan tinggidirancang untuk memungkinkan aliran gas hanya dalam satu arah dan mencegah aliran balik. Orientasi pemasangan katup periksa gas bertekanan tinggi sangat penting untuk fungsinya yang tepat. Katup harus dipasang dalam arah aliran yang benar, yang biasanya ditunjukkan oleh panah pada badan katup.

Untuk pemasangan vertikal, katup periksa harus dipasang dengan arah aliran ke atas. Orientasi ini memastikan bahwa cakram katup dapat ditutup dengan baik di bawah pengaruh gravitasi ketika aliran berhenti atau terbalik. Jika katup dipasang secara vertikal dengan arah aliran ke bawah, cakram katup mungkin tidak tertutup rapat, yang mengarah ke backflow potensial.

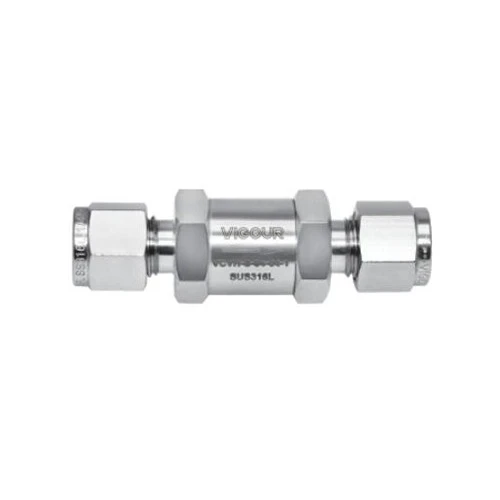

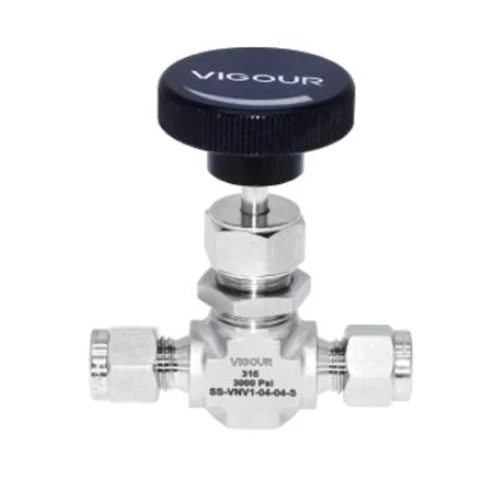

Pressure Gas Needle Valve High Pressure Gas Check Valve

Dalam instalasi horizontal, katup harus dipasang dengan engsel atau pivot cakram katup dalam bidang horizontal. Hal ini memungkinkan cakram katup untuk membuka dan menutup secara bebas tanpa terpengaruh oleh gravitasi dengan cara yang tidak diinginkan. Penting juga untuk memastikan bahwa katup dipasang pada posisi di mana ia tidak mengalami getaran yang berlebihan, karena getaran dapat menyebabkan cakram katup menjadi obrolan dan merusak kursi katup.

Orientasi pemasangan untuk katup pelepas gas bertekanan tinggi

AKatup pelepas gas tekanan tinggiadalah perangkat pengaman yang melindungi sistem dari lebih banyak tekanan. Orientasi pemasangan katup pelepas gas bertekanan tinggi diatur oleh standar keselamatan yang ketat.

Katup relief harus dipasang secara vertikal dengan inlet di bagian bawah dan outlet di bagian atas. Orientasi ini memastikan bahwa katup dapat melepaskan gas dengan aman ke atmosfer atau sistem bantuan yang ditunjuk. Memasang katup dalam orientasi non -vertikal dapat menyebabkan tempat duduk yang tidak tepat dari cakram katup dan menghilangkan tekanan yang tidak akurat.

Penting juga untuk memastikan bahwa katup bantuan memiliki jalur pelepasan yang jelas dan tidak terhalang. Setiap obstruksi di jalur pelepasan dapat menyebabkan tekanan punggung pada katup, yang dapat mencegahnya membuka pada tekanan yang ditetapkan atau menyebabkannya terbuka sebentar -sebentar, yang mengarah ke bahaya keselamatan potensial.

Dampak orientasi instalasi yang salah

Memasang katup HP dalam orientasi yang salah dapat memiliki konsekuensi serius. Arah aliran yang salah dapat menyebabkan kinerja yang buruk, seperti kontrol aliran yang tidak akurat pada katup jarum atau aliran balik di katup cek. Ini juga dapat menyebabkan keausan yang berlebihan pada komponen katup, mengurangi umur katup dan meningkatkan risiko kebocoran.

Dalam kasus katup relief, orientasi pemasangan yang salah dapat membahayakan keamanan seluruh sistem. Katup bantuan yang gagal beroperasi dengan benar karena pemasangan yang tidak tepat dapat menyebabkan situasi tekanan berlebih, yang dapat mengakibatkan kerusakan peralatan, bahaya lingkungan, dan bahkan membahayakan kehidupan personel.

Tips Instalasi dan Praktik Terbaik

Saat memasang katup HP, penting untuk mengikuti instruksi pemasangan pabrikan dengan cermat. Instruksi ini memberikan informasi terperinci tentang persyaratan instalasi spesifik untuk setiap jenis katup.

Sebelum instalasi, periksa katup untuk kerusakan atau cacat. Periksa kursi katup, cakram, dan komponen lainnya untuk penyelarasan dan fungsionalitas yang tepat. Pastikan pipa bersih dan bebas dari puing -puing sebelum menghubungkan katup.

Gunakan gasket dan segel yang sesuai selama pemasangan untuk memastikan koneksi kebocoran - gratis. Kencangkan koneksi katup ke nilai torsi yang disarankan untuk mencegah over - mengencangkan atau di bawah - mengencangkan, yang dapat menyebabkan kebocoran atau kerusakan pada katup.

Kesimpulan

Sebagai kesimpulan, orientasi instalasi katup HP adalah faktor penting yang secara langsung mempengaruhi kinerja, keamanan, dan umur panjang mereka. Baik itu katup jarum gas tekanan, katup pemeriksaan gas bertekanan tinggi, atau katup pelepas gas bertekanan tinggi, setiap jenis katup memiliki persyaratan orientasi pemasangan spesifik yang harus diikuti.

Sebagai pemasok katup HP yang andal, kami berkomitmen untuk menyediakan katup berkualitas tinggi dan dukungan teknis yang komprehensif. Jika Anda memiliki pertanyaan tentang orientasi instalasi HP Valve atau memerlukan bantuan dengan pemilihan katup, jangan ragu untuk menghubungi kami untuk diskusi terperinci. Kami berharap dapat bekerja sama dengan Anda untuk memastikan kinerja optimal sistem Anda.
